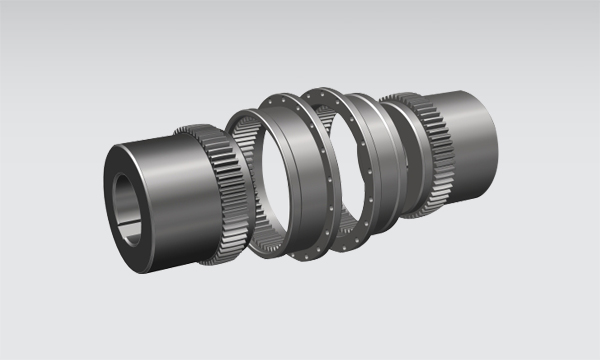

概述：
鼓形齒聯軸器廣泛用于冶金、礦山、水泥等重中型機械行業。此聯軸器是我公司在日本同類產品基礎上進行改進的一種硬齒面聯軸器，具有傳送大扭矩功效、結構緊湊、裝拆方便、承載力大、高速運轉平衡等優點。
我公司聯軸器適合條件惡劣工況，環境溫度可達-40℃~+100℃。
此聯軸器采用特殊合金鋼材料，以防高溫條件不變形。
我公司鼓形齒聯軸器采用漸開線齒形和先進的設計理念，外齒側面有一定弧度、外徑為球面型，從而大大增強了聯軸器的角向偏差量，******可達1.5°改善和提高齒面的接觸條件，提高傳遞轉矩，外齒加工由數控滾齒機一次性加工完成，保證產品的質量，保證內外套裝配互換性，更方便檢修及更換。
為了保證在工作時，軸向、徑向偏差的補充能力，齒面采用高標準處理工藝，達到內韌外硬的效果，延長了使用壽命。
技術參數：
|
型號 |
公稱轉矩Tn（N.m） |
許用轉速n（rpm） |
軸孔直徑（r/min） |
軸孔長度L |
轉動慣量（kg/㎡） |
潤滑脂用量 |
重量 |
|
|
d1-d2 |
Y |
J |
||||||
|
GIICL1 |
350 |
4000 |
16-35 |
42-82 |
38-60 |
0.015 |
51 |
3.6 |
|
GIICL2 |
630 |
4000 |
20-45 |
52-112 |
38-84 |
0.027 |
70 |
6.2 |
|
GIICL3 |
1000 |
4000 |
22-55 |
52-112 |
38-84 |
0.045 |
68 |
8.6 |
|
GIICL4 |
1600 |
4000 |
38-65 |
82-142 |
60-107 |
0.098 |
87 |
14.5 |
|
GIICL5 |
2800 |
4000 |
40-75 |
112-142 |
84-107 |
0.173 |
125 |
19.6 |
|
GIICL6 |
4500 |
4000 |
45-90 |
112-172 |
84-132 |
0.337 |
148 |
31.25 |
|
GIICL7 |
6300 |
3750 |
50-105 |
112-212 |
84-167 |
0.602 |
175 |
47.25 |
|
GIICL8 |
9000 |
3300 |
55-115 |
112-212 |
84-167 |
0.964 |
268 |
60.2 |
|
GIICL9 |
14000 |
3000 |
60-135 |
142-252 |
107-202 |
0.0151.878 |
310 |
95.8 |
|
GIICL10 |
20000 |
2650 |
65-150 |
142-252 |
107-202 |
2.981 |
472 |
119 |
|
GIICL11 |
31500 |
2350 |
70-175 |
142-302 |
107-242 |
6.35 |
550 |
189 |
|
GIICL12 |
45000 |
2100 |
75-200 |
142-352 |
107-282 |
12.22 |
595 |
285 |
|
GIICL13 |
63000 |
1850 |
150-225 |
252-352 |
202-282 |
19.67 |
1019 |
360 |
|
GIICL14 |
100000 |
1650 |
170-250 |
302-410 |
242-330 |
8.39 |
2000 |
544 |
|
GIICL15 |
160000 |
1500 |
190-285 |
352-470 |
282-380 |
69.8 |
3700 |
786 |
|
GIICL16 |
224000 |
1300 |
220-320 |
352-470 |
282-380 |
116.4 |
4500 |
1027 |
|
GIICL17 |
315000 |
1200 |
250-365 |
410-550 |
330-450 |
214.9 |
4900 |
1532 |
|
GIICL18 |
450000 |
1050 |
280-400 |
470-650 |
380-540 |
398 |
7000 |
2278/p> |
|
GIICL19 |
630000 |
950 |
300-470 |
470-650 |
380-540 |
702 |
8900 |
3026 |
|
GIICL20 |
900000 |
800 |
2360-540 |
550-800 |
450-680 |
1443 |
11000 |
4430 |
注：1、軸孔和鍵槽的型式及尺寸詳見GB3852-83中的規定；
2、推薦選用J1型軸孔系列。
3、具體技術參數來電咨詢0577-65205101。
