結構特點：
NJZ（DSN）型逆止器是用于各種機械中的大型低轉速防逆轉安全裝置，安裝在設備的低速軸上。內部采用若干楔塊組成的逆轉裝置。工作時接觸面積大，與它同等力矩的逆止裝置相比，具有重量輕、結構緊湊、逆止可靠，其綜合性能明顯優于其它逆止裝置，廣泛用于大傾角帶式輸送機、斗式提升機、刮板輸送機及其他有逆止要求的設備。
技術參數：
|
型號 |
額定逆止力矩（N.m） |
孔徑范圍d（mm） |
內圈最高轉速（r/min） |
空轉阻力矩（N.m） |
|
NJZ25 |
25000 |
120-160 |
130 |
32 |
|
NJZ38 |
38000 |
160-200 |
130 |
40 |
|
NJZ50 |
50000 |
160-220 |
100 |
68 |
|
NJZ90 |
90000 |
180-250 |
100 |
95 |
|
NJZ130 |
130000 |
200-270 |
90 |
100 |
|
NJZ200 |
200000 |
230-300 |
90 |
110 |
|
NJZ280 |
280000 |
250-320 |
90 |
140 |
|
NJZ330 |
330000 |
250-350 |
80 |
160 |
|
NJZ530 |
530000 |
320-420 |
80 |
220 |
|
NJZ710 |
710000 |
350-450 |
80 |
250 |
|
NJZ1000 |
1000000 |
380-480 |
70 |
280 |
|
NJZ1300 |
1300000 |
440-540 |
60 |
330 |
|
NJZ1700 |
1700000 |
520-620 |
50 |
420 |
|
NJZ2000 |
2000000 |
550-670 |
50 |
480 |
|
NJZ2200 |
2200000 |
600-720 |
50 |
560 |

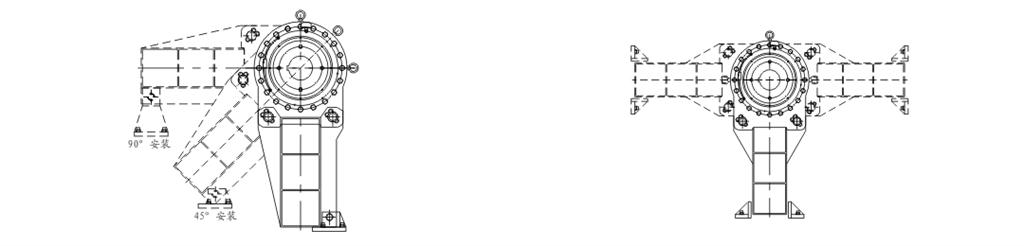

結構簡圖：
使用與維護：
1、運轉使用應在加注潤滑油后進行，首先要仔細觀察運轉時逆止器有無明顯顫動。運轉聲音和機體溫度是否正常，如發現異?，F(xiàn)象應立即停車檢查處罰。
2、新逆止器首頁使用三個月后應全部更換潤滑油，此后定期每半年更換一次全部潤滑油，換油時應將最下邊的油堵打開將換氣帽擰下，放掉原油，（如發現放出油質很臟或雜質明顯，可先由換氣帽排氣管注入礦物醇或煤油將逆止器內部洗干凈）。然后注入新的潤滑油。冬季請先使用專用潤滑油，其它季節請使用20#或46#抗磨液壓油。
3、逆止器使用環境溫度一般為-20℃~+50℃，當逆止器連續運轉時，機體溫度與環境溫度比較的溫升一般不超過30℃即逆止器允許的最高轉速下運行溫度允許最高80℃，特殊環境應采用適當措施（如通風、冷卻），設備周圍不應有暴露的腐蝕性化學品或蒸汽存在，以免腐蝕密封部件。
4、定期檢查力臂上的開口銷有無脫落，檢查防轉座的堅固情況，確保防轉座堅固有效。
