首頁 > 產品展示 > 鎖緊盤脹套

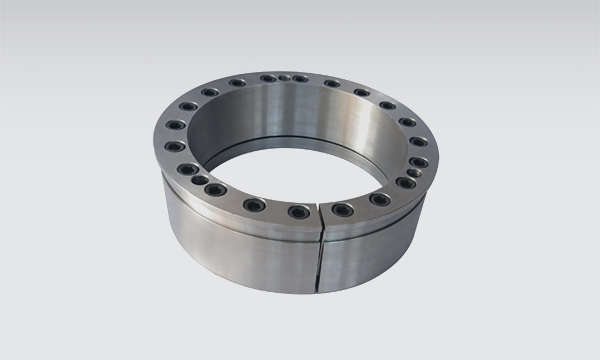

Z9型脹套

返回
系列

產品簡要：

Z9型脹緊聯結套的基本尺寸應符合圖9和表12的規定，標記示例內徑d=200mm，外徑D=260mm的SD型脹緊聯結套Z9-200×260。
在線詢盤

免費咨詢熱線0577-65205101

概述：

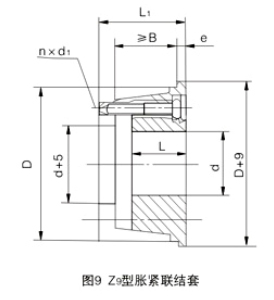

Z9型脹緊聯結套的基本尺寸

應符合圖9和表12的規定

標記示例

內徑d=200mm，外徑D=260mm

的SD型脹緊聯結套

Z9-200×260








表12 Z9脹緊聯結套的基本尺寸

基本尺寸

內六角螺釘

額定負荷

脹套與軸結合面上的壓力Pt（N.m㎡）

脹套與輪轂結含面上的壓力Pt（N.m㎡）

螵釘?shù)臄Q緊力矩M（N.m）

重量

d

D

L

L1

e

B

d1

n

軸向力Ft（KN）

轉矩（KN.m）

mm
100 145 54 75 5 65 M12X60 8 192 9.6 102 70 145 4.7
110 155 54 75 5 65 M12X60 8 191 10.5 93 66 145 5.5
120 165 54 75 5 65 M12X60 9 216 13 96 70 145 5.5
130 180 63 84 6 72 M12X70 12 287 17.8 100 78 145 7.5
140 190 63 84 6 72 M12X70 12 287 20.2 94 69 145 7.9
150 200 63 84 6 72 M12X70 12 287 21.6 88 66 145 8.4
160 210 63 84 6 72 M12X70 15 360 28.8 101 77 145 8.9
170 225 63 84 6 72 M12X70 16 383 32.6 101 76 145 10.5
180 235 63 84 6 72 M12X70 18 431 38.8 108 82 145 11.0
190 250 69 94 6 81 M14X75 15 493 46.8 106 80 230 14.3
200 260 69 94 6 81 M14X75 16 526 52.8 100 77 230 15.0
220 285 69 94 6 81 M16X75 14 640 70 119 92 355 17.8
240 305 86 112 7 98 M16X90 16 731 88 96 75 355 23.2
260 325 86 112 7 98 M16X90 18 822 107 103 82 355 24.8
280 355 94 120 8 106 M16X100 20 910 128 96 75 355 33
300 375 94 120 8 106 M16X100 22 1000 151 99 79 355 36
320 405 109 142 8 125 M20X120 18 1280 206 101 80 690 52
340 425 109 142 8 125 M20X120 20 1420 242 106 85 690 54
360 455 120 159 8 140 M22X130 20 1770 319 113 89 930 72
380 475 120 159 8 140 M22X130 20 1770 337 109 87 930 75
400 485 120 159 8 140 M22X130 20 1770 355 101 83 930 78
420 515 120 159 8 140 M22X130 22 1980 410 107 87 930 82

注：Z5型脹緊聯結套螺釘?shù)臋C械性能等級為12.9級。具體技術參數來電咨詢0577-65205101。
